| 品牌：三维阀门 | 型号：Q944F-16C | 材质：铸钢 |
| 连接形式：法兰 | 结构形式：浮动球球阀 | 公称通径：15-250mm |
| 适用介质：水 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：双向 | 驱动方式：电子 |
| 零部件及配件：执行器 | 用途：截止 | 类型(通道位置)：三通式 |
| 作用对象：水 |

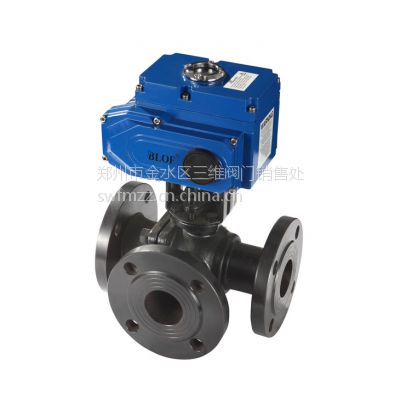

Q944F-16C电动三通球阀可为L形和T形，L形(Q944F)三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形(Q945F)三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。
Q944F-16C电动三通球阀技术参数和性能
ODL系列电动执行机构技术参数 | 阀 体 参 数 | ||
电源 | AC110、220、380V/DC24、220V | 公称通径 | DN15～200mm |
输出力矩 | 50N·M～2000N·M | 公称压力 | PN1.6、2.5、4.0、6.4MPa |
任选功能 | 开关型、触点型、开度信号、智能型 | 阀轴材质 | 不锈钢 |
动作范围 | 0～90°±5° | 阀体材质 | 球墨铸铁、碳钢、304/316/316L不锈钢 |
动作时间 | 15秒/30秒/60秒 | 球体材质 | 304/316/316L不锈钢 |
环境温度 | -30°～60° | 阀座密封 | PTFE、PPL、金属密封 |
手动操作 | 附带手柄操作 | 温 度 | PTFE≤180℃、PPL≤350℃、金属密封≤450℃ |
限 位 | 电气、机械二重限位 | 适用介质 | 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
防护等级 | IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) | ||
输入信号 | 0-10，1-5VDC/4-20mA(智能型) | 特 点 | 连线简单、流向切换、阻力小、动作稳定 |
Q944F-16C电动三通球阀外形尺寸
公称通径DN | L | L1 | H | D | D1 | 额定功率 | 额定电流 |
压力 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | ||
15 | 150 | 155 | 256 | 95 | 65 | 15W | 0.2A |
20 | 160 | 155 | 260 | 105 | 75 | 15W | 0.2A |
25 | 180 | 155 | 266 | 115 | 86 | 15W | 0.2A |
32 | 200 | 155 | 270 | 140 | 100 | 15W | 0.2A |
40 | 220 | 208 | 312 | 150 | 110 | 25W | 0.*** |
50 | 240 | 208 | 325 | 165 | 125 | 25W | 0.*** |
65 | 260 | 208 | 336 | 185 | 145 | 25W | 0.*** |
80 | 280 | 256 | 365 | 200 | 160 | 50W | 0.8A |
100 | 320 | 256 | 400 | 215/230 | 180/190 | 90W | 1.0A |
125 | 380 | 256 | 420 | 245/270 | 210/220 | 90W | 1.0A |
150 | 440 | 288 | 440 | 280/300 | 240/250 | 120W | 1.2A |
200 | 550 | 288 | 470 | 335/360 | 295/310 | 150W | 1.2A |
订货说明
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，
