| 加工定制：是 | 品牌：三维阀门 | 型号：PZ73W |
| 结构形式：垂直板式 | 材质：铸钢 | 连接形式：对夹 |
| 适用介质：水 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：单向 | 驱动方式：手动 |
| 用途：截止 | 类型(通道位置)：二通式 |

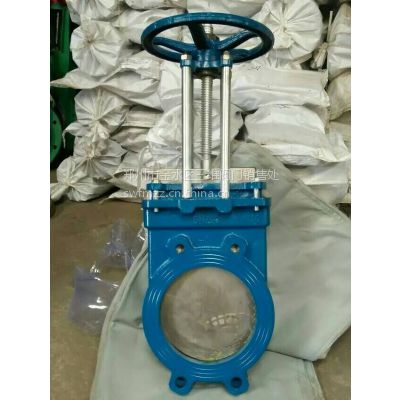

刀型闸阀造型新颖、结构简单、体积小、重量轻、流动阻力小、闸阀密封性能好，它依靠一个橡胶的回弹力、钢板支援力，缓闭密封，所以减少了闸阀在密封的平面摩擦，***提高了密封的使用寿命，加之更换密封简便，本广泛应用于污水、煤炭、泥浆等领域。
刀型闸阀结构特点：
刀型闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，浆液刀型闸阀只能作全开和全关，不能作调节和节流。刀型闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来***密封面的密封，这就是自密封。大部分刀型闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以***密封面的密封性。
刀型闸阀产品特点
1、超短结构长度，节省材料，可使管路系统整体重量大大减轻
2、占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性
3、闸板选用奥氏体不锈钢，耐腐性能大大提高，可***防止由于闸板腐蚀引起的密封泻漏
4、上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活
5、闸板具有闸刀的功能，能***闸断介质中各类杂物。
刀型闸阀应用范围：
采矿、钢铁工业——用于煤浆、滤碴浆等。
净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水。
造纸工业——用于任何浓度纸浆、料水混合物。
制糖工业——用于甜菜洗涤、糖浆、榨汁、果汁等。
食品工业——用于洗涤和冲洗设备，粮食输送设备，麦芽浆等。
电站除灰——用于灰渣浆。
刀型闸阀标准规范：
设计制造标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
刀型闸阀主要性能规范
公称压力(MPa) | 壳体试验(MPa) | 密封试验(MPa) | 工作温度 | 适用介质 |
1.0 | 1.5 | 1.1 | ≤100℃ | 纸浆、污水、煤浆、灰、渣水混和物 |
PZ73W手动(圆型)刀型闸阀主要零部件材质
阀体、压盖 | 闸板 | 阀杆 | 密封面 |
不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 |
PZ73W手动(圆型)刀型闸阀主要外形及连接尺寸(mm)
MPa | DN | L | D | D1 | D2 | H | N-M | D0 |
1.0 | 50 | 50 | 160 | 125 | 100 | 330 | 4-M16 | 180 |
65 | 50 | 180 | 145 | 120 | 360 | 4-M16 | 180 | |
80 | 50 | 195 | 160 | 135 | 390 | 4-M16 | 220 | |
100 | 50 | 215 | 180 | 155 | 440 | 8-M16 | 220 | |
125 | 50 | 245 | 210 | 185 | 510 | 8-M16 | 230 | |
150 | 60 | 280 | 240 | 210 | 600 | 8-M20 | 280 | |
200 | 60 | 335 | 295 | 265 | 700 | 8-M20 | 360 | |
250 | 70 | 390 | 350 | 320 | 840 | 12-M20 | 360 | |
300 | 80 | 440 | 400 | 368 | 960 | 12-M20 | 400 | |
350 | 90 | 500 | 460 | 428 | 1110 | 16-M20 | 400 | |
400 | 100 | 565 | 515 | 482 | 1250 | 16-M22 | 400 | |
450 | 114 | 615 | 565 | 532 | 1380 | 20-M22 | 530 | |
500 | 127 | 670 | 620 | 585 | 1530 | 20-M22 | 530 | |
600 | 154 | 780 | 725 | 685 | 1800 | 20-M27 | 600 | |
700 | 165 | 895 | 840 | 800 | 2150 | 24-M27 | 600 | |
800 | 190 | 1010 | 950 | 898 | 2420 | 24-M30 | 680 | |
900 | 203 | 1110 | 1050 | 1005 | 2680 | 28-M30 | 680 | |
1000 | 216 | 1220 | 1160 | 1115 | 3100 | 28-M30 | 700 | |
1200 | 254 | 1450 | 1380 | 1325 | 3450 | 32-M36 | 800 | |
1.6 | 50 | 50 | 160 | 125 | 99 | 330 | 4-M16 | 180 |
65 | 50 | 185 | 145 | 120 | 360 | 4-M16 | 180 | |
80 | 50 | 200 | 160 | 135 | 390 | 8-M16 | 220 | |
100 | 50 | 220 | 180 | 155 | 440 | 8-M16 | 220 | |
125 | 50 | 250 | 210 | 185 | 510 | 8-M16 | 230 | |
150 | 60 | 285 | 240 | 210 | 600 | 8-M20 | 280 | |
200 | 60 | 340 | 295 | 265 | 700 | 12-M20 | 360 | |
250 | 70 | 405 | 355 | 310 | 840 | 12-M22 | 360 | |
300 | 80 | 460 | 410 | 375 | 960 | 12-M22 | 400 | |
350 | 90 | 520 | 470 | 435 | 1110 | 16-M22 | 400 | |
400 | 100 | 580 | 525 | 485 | 1250 | 16-M27 | 400 | |
450 | 114 | 640 | 585 | 545 | 1380 | 20-M27 | 530 | |
500 | 127 | 715 | 650 | 609 | 1530 | 20-M30 | 530 | |
600 | 154 | 840 | 770 | 720 | 1800 | 20-M36 | 600 | |
700 | 165 | 910 | 840 | 788 | 2150 | 24-M36 | 600 | |
800 | 190 | 1025 | 950 | 898 | 2420 | 24-M36 | 680 | |
900 | 203 | 1125 | 1050 | 998 | 2680 | 28-M36 | 680 | |
1000 | 216 | 1255 | 1170 | 1110 | 3100 | 28-M42 | 700 | |
1200 | 254 | 1485 | 1390 | 1325 | 3450 | 32-M48 | 800 |
