价 格
订货量
￥322.00
1 - 4
￥318.00
5 - 9
￥313.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 品牌：三维阀门 | 型号：DMZ73 | 连接形式：快装 |
| 驱动方式：电磁 | 流动方向：单向 | 材质：PVC |
| 形态：隔膜式 | 公称通径：25 | 零部件及配件：执行器 |
| 外形：中型 | 标准：国标 | 压力环境：高压 |
| 工作温度：高温 | 类型(通道位置)：二通式 | 适用介质：水 |
| 规格：DN15-500 |

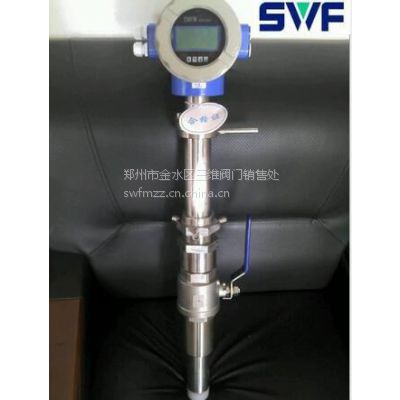

插入式智能电磁流量计概述：
LDG型智能电磁流量计是我公司采用国内外***技术研制开发的全智能型电磁流量计，其全中文电磁转换器内核采用高速中央处理器。计算速度非常快、精度高、测量性能可靠。转换器电路设计采用国际***技术，输入阻抗高达1015欧姆，共模抑制比优于100db，对于外来干扰以及60Hz/50Hz干扰抑制能力优于90db,可以测量***的电导率的流体介质流量。其传感器采用非均匀磁场技术及特殊的磁路结构，磁场稳定可靠，而且大的缩小了体积，减轻了重复，使流量计小型流量化的特点。使客户“买的放心，用的省心，服务称心”是我公司的宗旨。
插入式智能电磁流量计产品特点：
▲管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
▲测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
▲在现场可根据用户实际需要在线修改量程。
▲高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
▲采用SMD器件和表面贴装（SMT电路可靠性高）。
▲采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流测量的稳定性，功耗低。
▲全数字量的处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达150:1
▲***EMI开关电源，使用电源电压变化范围大，抗EMC好
▲内部具有三个积算器可分别显示正向累计量及差值积算量，内部设有不掉电时钟，可记录16次掉电时间
▲具有RS485、RS232、Hart和Modbus等数字通讯信号输出。
▲具有自检与自论功
插入式智能电磁流量计工作原理
电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时，如果具有一定电导率的流体流经测量管。将切割磁力线感应出电动势E。电动势E正比于磁通量密度B，测量管内径d与平均流速v的乘积。电动势E（流量信号）由电极检出并通过电缆送至转换器。转化器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流等信号，用于流量的控制和调节。
衬里材料选择说明
应根据被测介质的腐蚀性、磨损性和温度来选择内衬材料。
内衬材料 | 名称 | 符号 | 性能 | 工作温度 | 适用液体 |
橡胶 | 氯丁橡胶 | 耐磨性中等，耐一般低浓度的酸碱盐的腐蚀 | ＜80℃ | 自来水、工业用水、海水 | |
聚胺脂橡胶 | 极好的耐磨性能，耐酸碱性能较差 | ＜60℃ | 纸浆、矿浆等浆液 | ||
氟塑料 | 聚四氟乙烯 | F4或PTFE | 化学性能很稳定，耐沸腾的盐酸、硫酸、王水、浓碱的腐蚀 | ＜180℃ | 腐蚀性强的酸碱盐液体 |
四氟乙烯和六氟丙烯译名：特氟隆FEP | F46或FEP | 化学性能略逊于F4 | 腐蚀性的酸碱盐液体 | ||
塑料 | 四氟乙烯和乙烯 | F4或ETFE | 化学性能略逊于F4 | 腐蚀性的酸碱盐液体 | |
聚乙烯 | PO | 化学性能稳定 | ＜60℃ | 污水 | |
聚苯硫醚 | PPS | ＜150℃ | 热水 |
流量范围的选择
流量和最小流量必须符合下表中的数。
内径（mm） | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
Qmin(m3/h) Qmax(m3/h) | 0.0283 4.24 | 0.0636 9.54 | 0.12 16.96 | 0.176 26.5 | 0.29 43.42 | 0.452 67.85 | 0.7 106.0 | 1.19 179.0 |
内径（mm） | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
Qmin(m3/h) Qmax(m3/h) | 1.8 271.0 | 2.28 424.0 | 4.41 662.0 | 6.36 954.0 | 11.3 1690 | 17.6 2650 | 25.4 3810 | 34.6 5190 |
内径（mm） | 400 | 450 | 500 | 550 | 600 | 700 | 800 | 900 |
Qmin(m3/h) Qmax(m3/h) | 45.2 6780 | 57.2 8570 | 77.6 10600 | 85.8 12800 | 101.0 15200 | 138.0 20700 | 180.0 27100 | 229.0 34300 |
内径（mm） | 1000 | 1100 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 |
Qmin(m3/h) Qmax(m3/h) | 282.0 42400 | 342.0 51300 | 407.0 61000 | 554.1 83121 | 732.7 108566 | 916.0 137404 | 1131.0 169635 | 1368.4 205258 |
