| 加工定制：是 | 品牌：三维阀门 | 型号：ZZYP-16 |
| 材质：不锈钢 | 连接形式：法兰 | 公称通径：150mm |
| 适用介质：水、 蒸汽、 油品、 液化气 | 压力环境：常压 | 工作温度：常温 |
| 流动方向：单向 | 驱动方式：气动 | 零部件及配件：执行器 |
| 形态：隔膜式 | 类型(通道位置)：二通式 | 标准：国标 |
| 密封形式：软密封型 | 规格：50-500 |
不锈钢自力式压力调节阀特点
1. 无需外加驱动能源的节能型自控系统，设备费用低，适用于各种使用工况；
2. 结构简单，维护工作量小；
3. 设***可调且范围宽，便于用户在设定范围内连续调整；
4. 膜片式执行机构较气缸式机构检测精度高，动作灵敏；
5. 阀内采用压力平衡机构，使调节阀反应灵敏、控制***、允许压差大； 该产品由于无需外来能 源，产品结构简单，使用方便，维护工作量少等优点，特别适用于城市供热、供暖及无外界供 电、供气且又需控制液体及气体压力的场合。据国外报道，城市供热、供暖系统采用该产品，节 能效率比以前提高30%-40%，***。
不锈钢自力式压力调节阀技术参数
| 公称通径DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||
| 额定流量系数（KV） | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | ||||||
| 额定行程（mm） | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 | 70 | ||||||||||
| 公称压力PN（MPa） | 1.6、4.0、6.4 | ||||||||||||||||||
| 压力调节范围 （Kpa） | 15～50、40～80、60～100、80～140、120～180、160～220、200～260、240～300、280～350、330～400、380～450、430、500、480～560、540～620、600～700、680～800、780～900、880～1000、600～1500、1000～2500 | ||||||||||||||||||
| 流量特性 | 快开 | ||||||||||||||||||
| 调节精度（%） | ±5 | ||||||||||||||||||
| 使用温度（℃） | ≤80、≤350（带冷凝器） | ||||||||||||||||||
| 允许 泄漏量 | 硬密封（l/h） | 单座：≤10-4 阀额定容量（Ⅳ 级）； 双座、套筒≤5×10-3 阀额定容量（Ⅱ级） | |||||||||||||||||
| 软密封（ml/h） | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.7 | 4.0 | 6.75 | 11.10 | 11.60 | |||||||||
| 减压比 | 10 | ||||||||||||||||||
| 最小 | 1.25 | ||||||||||||||||||
| 重量KG | 26 | 26 | 37 | 37 | 42 | 72 | 90 | 114 | 130 | 144 | 180 | 200 | 250 | ||||||
不锈钢自力式压力调节阀主要零件材料：
阀体：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti
阀芯：1Cr18Ni9Ti 、1Cr18Ni12Mo2Ti
阀座：1Cr18Ni9Ti 、1Cr18Ni12Mo2Ti
阀杆：1Cr18Ni9Ti 、1Cr18Ni12Mo2Ti
膜盖：A3、A3钢涂四氟乙烯 不锈钢
填料：乙炳、氟、耐油橡胶 作用形式： B型（压闭型）：用于阀后压力调节，当阀后压 力升高到设定压力值，阀门关闭， 以达到自动增压、稳压的调节作用 K型 （压开型）：用于阀前压力调节，当阀前压力升高到设定压力值，阀门打开， 以达到自动降压、稳压的调节作用

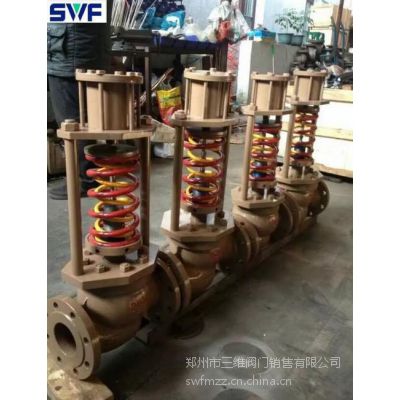

ZZYP-16P自力式不锈钢压力调节阀
【执行标准】
设计规范：GB/T 12244
结构长度：GB/T 12250
法兰连接：JB/T 79
试验与检验：GB/T 12245
产品标识：GB/T 12220
供货规范：JB/T 7928
ZZYP-16P自力式不锈钢压力调节阀订货须知 ：
1、产品型号
2、公称通径
3、公称压力
4、阀前压力、阀后压力
5、阀体、阀芯材质
6、使用介质
7、介质温度
8、控制方式
9、其它特殊要求
