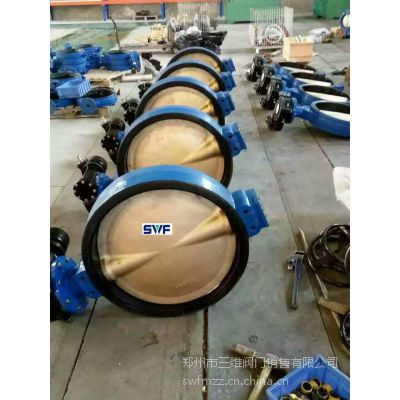

涡轮衬胶蝶阀用途及特点

该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。

涡轮衬胶蝶阀采用标准

设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

涡轮衬胶蝶阀基本型号：

【D371J衬胶蝶阀连接尺寸：】

衬胶蝶阀概述

由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

涡轮衬胶蝶阀主要结束参数

公称通经DN（mm) 50～1200 50～1200 公称药理PN（MPa) 0.6 1.0 1.6 密封试验(MPa) 0.66 1.1 1.76 强度试验(MPa) 0.9 1.5 2.4 适用温度 橡胶：-40℃～90℃氟橡胶：-20℃～200℃ 适用介质 水、空气、天然气、油品及弱腐蚀性流体 泄漏率 符合GB/T13927-92标准 驱动方式 蜗轮传动、电动、气动、液动四、WD71X对夹软密封蝶阀主要零部件材料
零件名称 材料 阀体 WCB、QT450-10、HT200、HT250 蝶板 WCB、QT450-10、HT200、HT250 阀轴 2Cr13 密封圈 耐油橡胶 填料 柔性石墨五、WD71X对夹软密封蝶阀执行标准
制造标准 GB/T 122387-89 法兰标准 GB9113-2000、GB17241.6-1998 结构长度标准 GB12221-89 检验标准 GB/T 13927-9
