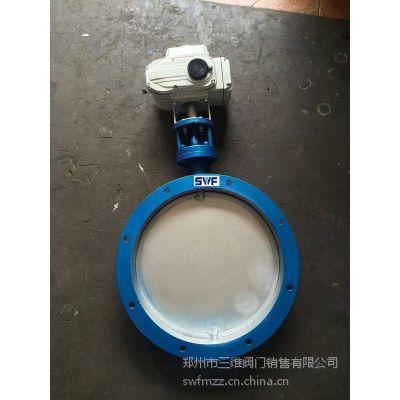

电动通风蝶阀 执行机构

381R系列电动执行机构:
1. 执行器设计有伺服系统（无需另配伺服放大器），只需接入DC4～20mA（或DC1～5V）信号和AC220V单相电源即可工作。内设接线端子，接线极为简单方便。
2. 执行器的关键部件—控制器，采用进的混合集成电路，用树脂密封浇铸，外形为匣状，体积小，可靠性高。
3. 驱动量的反馈检测采用高性能导电塑料电位器，分辨率＜0.4%。
4. 具备自诊断功能，当发生故障时，控制器上的指示灯会立即发出指示信号。
5. 用状态选择开关可以设定断信号时，（阀芯处于全开，全闭或自锁状态）。
6. 用状态选择开关可以设定（正、反动作）。
7. 用状态选择开关可以设定输入信号为（DC4～20mA或DC1～5V）。
8. 调整工作零点（始点）和行程（终点）简单易行。
9. 当突然断电时，能确保阀芯自锁。
10. 采用同步皮带传动，有效降低了噪音。
11. 延时保护功能，额定负载时，能实行状态自锁，故障发生时，能立即起动保护，并可反向运行取消延时保护。

主要特点为：
1.设计新颖、合理、结构独特，重量轻，启闭迅速。
2.力矩小，操作方便，省力灵巧。
3.采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。   采用标准：   设计标准：GB/T 12238-1989、JB/T8692-1998
法兰连接尺寸：GB/T9115.1-2000 GB/T9113.1-2000

DZW型电动装置:
1.电源：电机为三相交流，380V（特殊订货660V、440V或220V），50Hz（特殊订货60Hz）；控制线电压220V/50Hz（特殊订货60Hz）；远程控制电压24VDC。
2.环境温度：-20—+60℃（特殊订货-60—+80℃）
3.相对温度：≤90%（25℃时）
4.普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所；防爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性　　气体混合物。（详见GB3836.1）
5.防护等级：户外型和防爆型为IP55（可订制IP67）。
6.工作制：为短时10分钟（可订制30分钟）。

电动通风蝶阀主要技术参数

 主要零件材料

电动通风蝶阀外形尺寸
