| 品牌：三维阀门 | 型号：Q961N | 材质：不锈钢 |
| 连接形式：焊接 | 结构形式：固定球球阀 | 公称通径：50mm |
| 适用介质：水 | 压力环境：高压 | 工作温度：高温 |
| 标准：国标 | 流动方向：双向 | 驱动方式：电子 |
| 零部件及配件：执行器 | 用途：调节 | 类型(通道位置)：二通式 |
| 作用对象：泵 | 规格：15-500 |

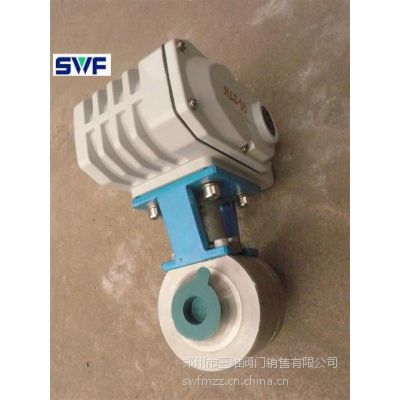

电动高压焊接球阀产品概述
上海深嵘阀门有限公司生产的电动高压焊接球阀是由锻钢高压阀体及引进型角行程电动执行器组成。电动执行器采用一体式结构，输入 220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。电动高压球阀主要零部件经过专业厂家锻制，克服了铸钢阀门潜在的缺陷，在工作压力下能够保持其结构的抗压均匀性。适用介质： 水、油、气及腐蚀性介质和酸碱腐蚀性介质。电动高压球阀广泛应用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
电动高压焊接球阀主要技术参数及性能
公称通径 DN(mm) | 6 | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | |
允许压差(MPa) | ≤公称压力 | |||||||||
阀体形式 | 三段式锻造阀体 | |||||||||
公称压力 | PN16.0、25.0、32.0、42.0 MPa；ANSI 150、300、600、900、1500、2500LB | |||||||||
连接形式 | 焊接式（对焊、承插焊） | |||||||||
密封填料 | 尼龙、V型聚四氟乙烯填料等 | |||||||||
阀芯形式 | O型球体阀芯 | |||||||||
流量特性 | 近似快开特性 | |||||||||
动作范围 | 0～90°、0～360° | |||||||||
泄露量Q | 软密封：零泄漏 | |||||||||
基本误差 | ±1% | |||||||||
回差 | ±1% | |||||||||
死区 | ≤1%(可调) | |||||||||
可调范围 | 250：1 | |||||||||
配置执行机构 | 可配PSQ、JHQ、UNIC、361RS、JO等系列角行程电动执行机构 | |||||||||
控制方式 | 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) | |||||||||
电动高压焊接球阀 执行器技术参数
执行器类别 | 引进型JO系列执行器参数 | 引进型JHQ系列执行器参数 |
电源电压 | 标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC | |
输出力矩 | 50N·M～2000N·M | 50N·M～3000N·M |
动作范围 | 0～90° 0～360° | 0～90°、0°～270°可选 |
动作时间 | 15秒/30秒/60秒 | 18S～112S |
保护装置 | 过热保护 | 内置过热保护、过载保护 |
环境温度 | -30°～60° | -20℃～+70℃ |
手动操作 | 同附带手柄操作 | 机械离合机构，配手轮操作 |
机械限位 | 电气、机械二重限位 | 2个外部调整螺栓 |
防护等级 | IP65 | IP65、IP67、可定制IP68 |
防爆等级 | 无防爆 | ExdⅡ BT4,ExdⅡ CT6 |
位置测量 | 可选装开关或电位计 | 电位计、比例控制单元 |
驱动电机 | 8W/E | 鼠笼式异步电机 |
进线接口 | PE1/2〞进线线锁 | 2个 PF 3/4” |
壳体材料 | 铝合金 | 钢，铝合金，铝青铜，聚碳酸脂 |
外涂层 | 干粉，环氧聚酯，具有***防腐功能 | |
电动焊接球阀 主要零件材料
零件名称 | 零件材料 | ||
阀体 | 304 | 316 | 316L |
球体 | 304 | 316 | 316L |
阀杆 | 304 | 316 | 316L |
阀座密封圈 | PTFE、碳素纤维＋PTFE、对位聚苯、高压尼龙密封 | ||
填料 | V型PTFE、增强四氟 | ||
电动高压焊接球阀 主要性能指标
公称通径DN(mm) | DN15-300 | |||||
公称压力 | PN(MPa) | 10.0 | 16.0 | 25.0 | 32.0 | 42.0 |
试验压力 | 强度试验 | 15.0 | 24.0 | 37.5 | 48.0 | 63.0 |
密封试验 | 11.0 | 17.6 | 27.5 | 35.2 | 46.2 | |
低压气密试验 | 0.5～0.7 | |||||
适用介质 | 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) | |||||
