| 加工定制：是 | 品牌：三维阀门 | 型号：H642X |
| 公称通径：80mm | 材质：铸铁 | 连接形式：法兰 |
| 适用介质：水 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 外形：中型 | 流动方向：单向 |
| 形态：隔膜式 | 零部件及配件：阀体 | 驱动方式：气动 |
| 规格：20-500 |

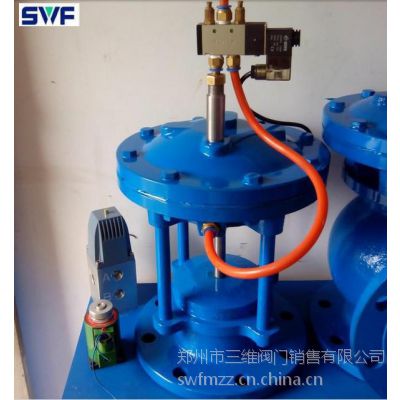

气动池底排泥阀作用原理
JM742X池底排泥阀、隔膜式池底排泥阀是由主阀、二位四通换向阀以及阀瓣等零件组成。当二位四通换向阀处于一态位，主阀中腔进水，上腔通往大气，膜片在水的压力下带动阀瓣上升，主阀开启，池底的泥沙等污物开始排放；当二位四通处于二态位，主阀中腔水排向水池，上腔进水，关闭主阀，停止泥沙的排放。池底排污阀安装在各类沉淀池的底部壁外，用以排除池底的泥沙污物。其由换向阀控制启闭动作，反应迅速，关闭准确。开启只需要一分钟可以打开阀板，此阀必须配用手动换向阀或电磁阀可远距离控制排泥阀开关。该阀密封性能强，开关灵活，检修方便，使用寿命长等特点，寿命可长达五年以上，保用期十八个月。
气动池底排泥阀主要技术参数
阀体部分 | 型号 | JM742X-10 | JM742X-16 | |
公称压力（MPa） | 1.0 | 1.6 | ||
试验 压力 | 密封（MPa） | 1.1 | 1.76 | |
强度（MPa） | 1.5 | 2.4 | ||
适用介质 | 水 | |||
温度（°C） | <80 | |||
驱动部分 | 驱动介质 | 水,清气，油 | ||
驱动压力（MPa） | 0.3—1.0 | |||
介质温度（°C） | <50 | |||
控制部分 | 控制器输入电压（V） | Ac220 | ||
电磁阀线圈电压（V） | Ac220 | |||
电磁阀线圈功力（W） | 10—15 | |||
气动池底排泥阀主要零件材料
零件名称 | 阀体，阀盖 | 阀杆 | 膜片压板 | 隔膜片 |
材料牌号 | 铸铁 、球铁、碳钢 | 不锈钢 | 球铁，青铜 | 尼龙尼龙强化橡胶 |
法兰连接外形尺寸表
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 115 | 125 | 135 | 146 | 165 | 180 | 215 | 255 | 285 | 325 |
H | 234 | 258 | 280 | 307 | 358 | 400 | 490 | 576 | 663 | 750 |
安装与维修
1、本公司生产的各类液动，气动排泥阀出厂前每只按GB/T13927-92的标准试压，并持续2分钟无渗漏方为合格品，使用时只需要将外表及孔腔清洗干净，不必将阀门拆开和调整变动，就可以直接安装使用。
2、本公司备有各种规格的隔膜片和O形圈出售，便于客户在维修阀门时更换。
3、本公司生产的液动，气动排泥阀，产品按性能规范，使用***期限为18个月。
故障及排除方法
故障现象 | 检查内容 | 处理方法 |
阀门不能 正常启闭 | 1、电磁换向阀的输入电压是否正常。 | 按说明书要求输入电压 |
2、接插是否完好，接管有无泄漏，管路是否接错。 | 纠正接管泄漏问题按说明书要求接好管路 | |
3、密封件有无破损，驱动压力是否正常 | 更换密封件，调试压力 |
