Q361F过滤式全焊接球阀概述：

在流体介质输送管道中，球阀是一种有效***的截断装置。为了清除流体介质中的杂质和污物，保持输送管道的清洁和畅通，在输送管道中设置过滤器则是一种提高流体质量***的重要设备。现有输送管道中安装过滤器和球阀因占用空间大，常受到使用条件的限制并且过滤器的拆洗困难。

      本实用新型自滤式焊接球阀，解决了现有管道中设置过滤器受到的安装条件限制和维修时存在清洗困难等问题，其设计合理，结构紧凑，操作灵活省力，安装、维修非常方便，既***减少占用空间，又有利于降低成本和广泛推广应用。

       在自滤式焊接球阀开启状态下，流体介质通过球体的通孔内腔时，可以由自身设置的过滤网对流体介质进行过滤，当球体顺时针旋转90°时，自滤式焊接球阀处于关闭状态，起截断输送管道中流体介质的作用。

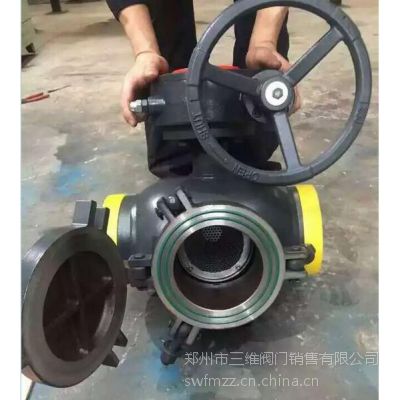

      在阀体的侧壁设置联通的中道法兰和与清洗水管连接的排污管，方便快捷的清洁过滤网，也可以在排污管上设置电动阀门或气动阀门，以便实现对过滤网进行自动冲洗。若过滤网破损，打开中道法兰盖可以进行更换。

Q361F过滤式全焊接球阀 的技术特点

1、整体式焊接球阀，不会有外部泄露现象

2、阀座由碳化特氟龙密封环及弹簧构成，对压力和温度变化适应能力强，在标注压力和温度范围内不会产生任何泄露

3、球体的加工过程由***的计算机检测仪跟踪检测，球体的加工密度高

4、密封环采用含量20%Carbon碳素的C-PTFE材质，保障完全无泄漏。

5、与同类相同规格产品相比，阀体小，重量轻，外观美观，使用寿命长

6、阀体、球体及边阀体均采用有缝钢管压制成型。阀杆处采用双道“O型圈“密封，并且具有防吹出功能。

7、过滤网与球体合为一体，滤网球阀链接在管道中本身有过滤功能，可以替代过滤器进行使用，起到一阀多用的效果，节省了管道安装空间及运营成本，可以阻拦直径大于4.5mm的杂质通过。

8、滤网采用坡型口设计，保障阀门在阻断杂质颗粒情况下介质正常通过，阀门正常工作。采用泄压阀设计，可调节阀体内外压差，提高阀门安全性能，同时可采用螺纹球阀替代泄压阀，操作更省时、省力、方便、灵活。

Q361F过滤式全焊接球阀 性能特征

1）高效、精准过滤；

2）标准模块化、节省空间、灵活可变、互换性强、系统紧凑；

3）寿命长，过滤元件坚固，无磨损，无腐蚀；

4）维护量小，零部件少，易于使用，维护方便。

带过滤器焊接球阀产品用途

城市燃气：燃气输出管道、主干线及各支线供应管道等。

集中供热：大型供热设备输出管线、主干线、支线。

热交换机：管道及各回路启闭。

钢 铁 厂：各种流体管道、废气排放管道、煤气和热力供应管道、燃料供应管道。

各种工业设备：各种热处理管道、各种工业煤气和热力管道。

适用场合：供暖系统、供热区域、工业管道等用途。

带过滤器焊接球阀标准规格

通径：DN15mm≈1000mm

压力：PN 16 Mpa≈40Mpa

工作温度：-29℃≈ +200℃

阀体：碳钢ST37.0，A106-B；20号钢

球体：不锈钢304或316

阀杆：2Cr13

阀杆密封：全氟像胶

球体密封：RTFE（PTFE+C）

连接方式：法兰，焊接

操作方式：手柄，气动，电动, 涡轮。

郑州市三维阀门销售有限公司是一家专业代理上海良工阀门厂有限公司，凯尔特阀门，思铭阀门，三正阀门，永一阀门，上海高压电站阀门厂，埃美柯铜球阀，河南高山阀门，上海特种阀门二厂的企业，拥有配套以下阀门品种：

闸阀，球阀，截止阀，止回阀，蝶阀，隔膜阀，旋塞阀，减压阀，安全阀，柱塞阀，调节阀，水利阀，疏水阀，盲板阀，电动执行器，气动执行器等。

材质包括：塑料，铸铁，铸钢，铸铜，不锈钢，双相钢，铬钼钢，铬钼钒钢，C4钢等

连接方式分为：内螺纹连接，外螺纹连接，对焊连接，承插焊连接，法兰连接，对夹连接

传动方式有：手动，气动，液动，电动

压力范围：0.6mpa-60mpa（150LB-2500LB）

设计技术标准分为国标，美标，日标，德标及非标标准。
