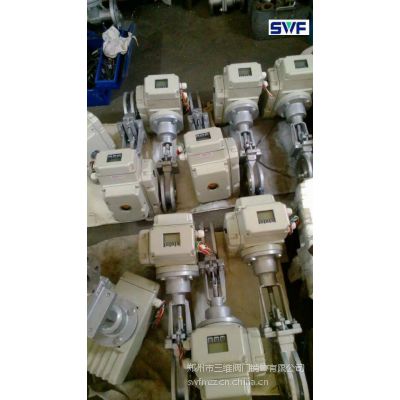

PZ973X电动刀型插板阀产品说明

PZ973型电动刀型闸阀主要由阀体、阀板、丝杆、阀杆螺母、支架、压条、电动执行器、填料组成，PZ973型电动刀型闸阀具有体积小，重量轻，PZ973型电动刀型闸阀产品属对夹式H型、平行单闸板结构、单向流通性质，流通阻力小、可切断各种浆类、灰渣、污水、水渣混合物、纤维等介质，泛应用于电力，市政、矿山、冶金、化工、煤炭、水利等行业，PZ973型电动刀型闸阀是一种应用性强的新型更新替代阀门产品。
PZ973型电动刀型闸阀可提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物；不锈钢闸板可防止腐蚀引起的密封泄漏；短结构长度，可节省原料、安装空间、也有效支持管道强度；阀体上的导向块使闸板正确运动。挤压块***闸板有效密封；U型闸板可作为切断使用。
阀体材质:铸钢(WCB)、不锈钢（304、316）、2520
公称压力：0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa、150LB
公称通径：DN50-600mm NPS2”-24”
适用温度:-38~+650℃(具体温度范围视密封副材质和介质性质而定)
连接法兰:ANSIB16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS标准
密封型式：硬密封（H、Y）、软密封（X、F）
泄漏量:硬密封：D级（液体0.1XDNmm3/s）、软密封：A级（零泄漏）
驱动方式：电动执行器（开关型、调节型、防爆型、智能一体式）

PZ973X电动刀型插板阀产品性能参数

PZ973型电动刀型闸阀性能参数
公称压力 壳体试验（Mpa) 密封封试验（Mpa) 工作温度 通用介质
0.6、1.0、1.6 0.9、1.5、2.4 0.7、1.1、1.8 ≤900℃ 纸浆、污水、煤装浆、灰、渣水混全物
返回页首

产品零部件材料

PZ973型电动刀型闸阀零部件材料
阀体、阀盖 闸板 阀杆 密封阀座 填料
不锈钢、碳钢、灰铸铁 碳钢、不锈钢 不锈钢 橡胶、四氟、不锈钢、硬质合金、 盘根、橡胶


PZ973X电动刀型插板阀产品外形及结构尺寸

PPZ973型电动刀型闸阀外型尺寸
公称压力 0.6MPa 1.0MPa 1.6MPa
公称通径 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300 DN350
厚度 L 43 46 46 52 56 56 60 68 78 78
高度 H 600 670 680 700 720 790 850 1100 1180 1280
电装型号 Z10 Z10 Z10 Z10 Z10 Z15 Z20 Z20 Z30 Z30
　
公称压力 0.6MPa 1.0MPa 1.6MPa
公称通径 DN400 DN450 DN500 DN600 DN700 DN800 DN900 DN1000 DN1200 DN1400
厚度 L 102 114 127 154 165 190 203 216 254 待定
高度 H 1460 1600 1800 2100 2300 2500 2700 2900 3400 待定
电装型号 Z45 Z45 Z60 Z60 Z120 Z180 Z180 Z250 Z250 待定

联   系  人：叶 先生

手       机：13598833361/18638777119
电       话：86 0371 53788336
传       真：86 0371 66201022
地       址：中国 河南 郑州市 金水区三维阀门销售有限公司
邮       编：450000
公 司 主 页：http//:

郑州市三维阀门销售有限公司 拥有以下阀门品种：
闸阀，球阀，截止阀，止回阀，蝶阀，隔膜阀，旋塞阀，减压阀，安全阀，柱塞阀，调节阀，水利阀，疏水阀，盲板阀。
材质包括：塑料，铸铁，铸钢，铸铜，不锈钢，双相钢，铬钼钢，铬钼钒钢等
连接方式分为：内螺纹连接，外螺纹连接，对焊连接，承插焊连接，法兰连接，对夹连接
传动方式有：手动，气动，液动，电动
压力范围：0.6mpa-60mpa（150LB-2500LB）
设计技术标准分为国标，美标，日标，德标及非标标准
