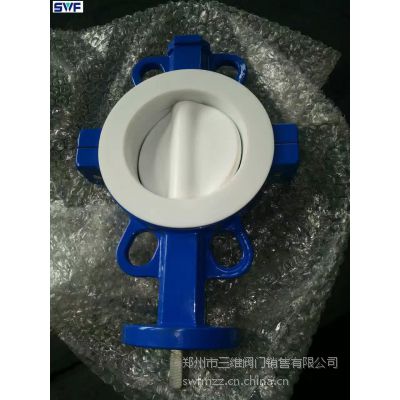

全衬氟对夹蝶阀概述：

衬氟蝶阀由于结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较***的蝶阀是三偏心金属硬密封蝶阀，阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻便，启闭无磨擦，关闭时随着传动机构的力矩增大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点。本类阀门在管道中一般应当水平安装。

全衬氟对夹蝶阀技术参数

阀  体

公称通径：DN50-DN600

阀体材质：WCB、304、316

连接方式：对夹式、法兰式、凸耳对夹式

压力等级：PN1.0MPa、PN1.6MPa

结构形式：中线结构

全衬氟对夹蝶阀阀内组件

阀座密封：PTFE：-30℃～140℃

阀板材质：WCB、304、316衬PTFE

阀杆材质：不锈钢410、304

适用介质：水、液体、气体、油类、粉体、蒸汽、酸碱腐蚀性介质。

设计制造标准

设计制造：GB12238

连接标准：JB/T 79.1-1994

结构长度：GB/T12221-2005

压力试验：GB/T13927-2008

气动执行器

双作用：        通气开、通气关，气源故障保持当前位置

单作用气开式：  通气开、断气关，气源故障关闭

单作用气关式：  通气关、断气开，气源故障打开

可选附件：      换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀

电气部分可以选防爆

联   系  人：叶 先生

手       机：13598833361/18638777119
电       话：86 0371 53788336
传       真：86 0371 66201022
地       址：中国 河南 郑州市 金水区三维阀门销售有限公司
邮       编：450000
公 司 主 页：http//:
