| 加工定制：是 | 品牌：三维阀门 | 型号：D941W |
| 阀体材料：铸钢 | 工作温度：380 | 公称通径：1200mm |
| 密封材料：软密封 | 阀门性能特点：耐高温 | 工作介质：粉尘 |
| 公称压力：1.6 | 连接方式：法兰 | 执行器性能特点：准确 |
| 规格：台 |

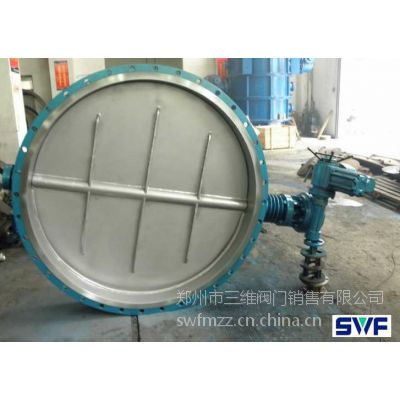

电动高温烟气蝶阀概述：
电动通风蝶阀是一种非密闭型蝶阀，适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量。电动通风蝶阀主要用于金、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断装置。电动通风蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的。
电动高温烟气蝶阀特点：
其主要特点为：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
电动高温烟气蝶阀采用标准
设计标准: | GB/T12238-1989 JB/T8692-1998 |
法兰连接尺寸: | GB/T9115.1-2000 |
结构长度 ： | GB/T12221-1989 |
压力试验: | GB/T13927-1992;JB/T9092-1999 |
※【电动通风蝶阀D941W】主要技术参数
公称通径 | DN(mm) | 50～2000 | ||
公称压力 | PN(MPa) | 0.05 | 0.25 | 0.6 |
试验压力 | 强度试验 | 0.075 | 0.375 | 0.9 |
密封试验 | ≤5%泄漏量 | |||
适用介质 | 煤气、含尘气体、烟道气等。 | |||
适用温度 | -40℃～600℃ | |||
【电动通风蝶阀D941W】主要零件的材质
|
零件名称 | 材料 |
阀体 | 不锈钢 |
蝶板 | 不锈钢 |
密封圈 | 与阀体相同 |
阀杆 | 不锈 |
填料 | F塑料、柔性石墨 |
电动高温烟气蝶阀外形尺寸
公称通径 | 结构长度 | 外形尺寸 | 连接尺寸 | 重量 | |||||||||
0.05MPa和0.25MPa | 0.6MPa | ||||||||||||
毫米 | 英寸 | L | H | H0 | A | B | D | D1 | n-d | D | D1 | n-d | |
50 | 2 | 108 | 70 | 337 | 180 | 65 | 140 | 110 | 4-14 | 140 | 110 | 4-14 | 16 |
65 | 21/2 | 112 | 80 | 357 | 180 | 65 | 160 | 130 | 4-14 | 160 | 130 | 4-14 | 17 |
80 | 3 | 114 | 95 | 385 | 180 | 65 | 190 | 150 | 4-18 | 190 | 150 | 4-18 | 19 |
100 | 4 | 127 | 105 | 405 | 180 | 65 | 210 | 170 | 4-18 | 210 | 170 | 4-18 | 22 |
125 | 5 | 140 | 120 | 483 | 245 | 72 | 240 | 200 | 8-18 | 240 | 200 | 8-18 | 27 |
150 | 6 | 140 | 132 | 508 | 245 | 72 | 265 | 225 | 8-18 | 265 | 225 | 8-18 | 31 |
200 | 8 | 152 | 160 | 566 | 245 | 72 | 320 | 280 | 8-18 | 320 | 280 | 8-18 | 47 |
250 | 10 | 165 | 187 | 623 | 245 | 72 | 375 | 335 | 12-18 | 375 | 335 | 12-18 | 68 |
300 | 12 | 178 | 220 | 750 | 355 | 93 | 440 | 395 | 12-22 | 440 | 395 | 12-22 | 79 |
350 | 14 | 190 | 245 | 803 | 355 | 93 | 490 | 445 | 12-22 | 490 | 445 | 12-22 | 130 |
400 | 16 | 216 | 270 | 852 | 355 | 93 | 540 | 495 | 16-22 | 540 | 495 | 16-22 | 141 |
450 | 18 | 222 | 297 | 907 | 355 | 93 | 595 | 550 | 16-22 | 595 | 550 | 16-22 | 190 |
500 | 20 | 229 | 322 | 960 | 355 | 93 | 645 | 600 | 20-22 | 645 | 600 | 20-22 | 225 |
600 | 24 | 267 | 377 | 1080 | 550 | 350 | 755 | 705 | 20-26 | 755 | 705 | 20-26 | 245 |
700 | 28 | 292 | 430 | 1185 | 550 | 350 | 860 | 810 | 24-26 | 860 | 810 | 24-26 | 320 |
800 | 32 | 318 | 487 | 1300 | 550 | 350 | 975 | 920 | 24-30 | 975 | 920 | 24-30 | 405 |
900 | 36 | 330 | 537 | 1400 | 550 | 350 | 1075 | 1020 | 24-30 | 1075 | 1020 | 24-30 | 500 |
