| 品牌：三维阀门 | 型号：KQ347F-16P | 材质：铸钢 |
| 连接形式：法兰 | 结构形式：固定球球阀 | 公称通径：100mm |
| 适用介质：水 | 压力环境：高压 | 工作温度：常温 |
| 标准：国标 | 流动方向：单向 | 驱动方式：电子 |
| 零部件及配件：执行器 | 用途：截止 | 类型(通道位置)：二通式 |
| 作用对象：电站 | 规格：DN20-1200 |

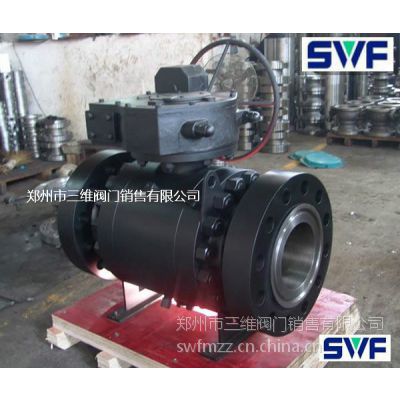

抗硫球阀工作原理：
QK系列抗硫球阀不仅选材广泛且内件材料均采用表面镀镍或316材质、密封圈采用***的聚合物材料。使阀门不仅防腐蚀，抗硫化能力强，防火、防静电、密封性能好，适用压力与温度范围广，全通径与缩经齐备，并可配多种驱动装置，是化工、石油炼制、油气开采与输送系统理想的用阀选择。
抗硫球阀产品特点：
1、抗硫化应力裂化：阀门接触介质的材料都是按美国腐蚀工程师协会NACE01-75的标准进行选择，且按标准进行表面镀镍，能满足硫化环境工况的需求。
2、用聚合物或金属作密封材料，在高温、高压工况具有优良的密封性能。
3、设置填料箱，防止阀门内腔压力异常升高而使阀杆飞出，增置倒密封结构，能确保填料可靠密封。
4、广泛适用于化工、炼油、油气、天然气、钢铁等介质管路。
公称通径：DN50-400mm 2"-16"
缩径：DN50-450mm 2"-18"
公称压力：PN2.5-10.0MPa
CLASS：150-900Lb
适用温度：－196℃-300℃
抗硫球阀主要性能及规范
公称压力 | 试验压力(MPa) | 压力级 | 试验压力(MPa) | ||||
壳体 | 高压液密封 | 低压气密封 | 壳体 | 高压液密封 | 低压气密封 | ||
2.5 | 3.75 | 2.75 | 0.6 | CLASS150 | 2.94 | 2.16 | 0.6 |
4.0 | 6.0 | 4.4 | CLASS300 | 7.76 | 5.62 | ||
6.4 | 9.6 | 7 | CLASS600 | 15.3 | 11.23 | ||
10.0 | 15 | 11 | CLASS900 | 23 | 16.85 | ||
抗硫球阀型号、零件材料及主要参数
主要型号 | 零件名称 | 材质 | |||
碳钢 | 低温钢 | 不锈钢 | |||
QK4 1/7E | 阀体 | A105 | A350LF2 | A182 F316 | |
球体 | A105+镀镍 | A350LF2 | A182 F316 | ||
阀杆、固定轴 | 45/40cr+镀镍 | 42CrMo+镀镍 | A182 F316 | ||
阀座 | A105+镀镍 | A350LF2+镀镍 | A182 F316 | ||
密封圈 | 增强聚四氟乙烯 对位聚苯 | ||||
O型圈 | 氟橡胶 | ||||
垫片、填料 | 柔性石墨 V型聚四氟乙烯 | ||||
轴套 | SF自润滑轴承 | ||||
螺栓 | A193 B7M | A193 B7M | 316 | ||
螺母 | A194 2HM | A194 7M | 316 | ||
应 | 结构长度按 | GB12221-89 ANSI B16.10 | |||
法兰尺寸按 | JB79-59 GB9113 HG20592-9 ANSI B16.5 | ||||
焊接标准按 | GB12221-89 ANSI B16.25 | ||||
检验试验按 | GB/T13927 JB/T9092-99 API598 | ||||
防火试验按 | API 607 BS6755 II | ||||
