| 加工定制：是 | 品牌：三维阀门 | 型号：ZJHN-16P |
| 材质：铸钢 | 连接形式：法兰 | 公称通径：80mm |
| 适用介质：水、 蒸汽、 油品、 液化气 | 压力环境：常压 | 工作温度：常温 |
| 流动方向：单向 | 驱动方式：气动 | 零部件及配件：执行器 |
| 形态：隔膜式 | 类型(通道位置)：二通式 | 标准：国标 |
| 密封形式：软密封型 | 规格：20-500 |

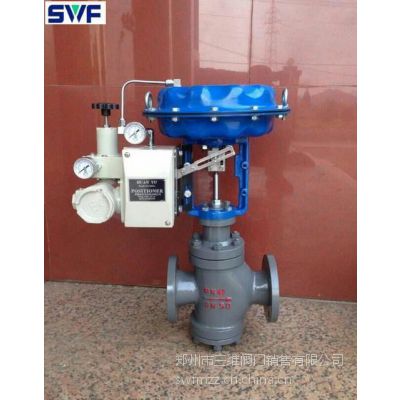

气动薄膜双座调节阀用途
ZMABP、ZMABN型气动薄膜直通双座调节阀采用双号导向结构，配用多弹簧招执机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性***、拆装方便等优点。广泛应用于***控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大，允许泄漏也较大且不是很清洁的介质场合。
本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；阀体口径范围DN25～400。适用流体温度有-250℃～+560℃范围内多种档次。泄漏量标准为Ⅲ级和Ⅳ级。流量特性为线性或***比。多种多样的品种规格可供选择。
气动薄膜双座调节阀结构特点
阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊
填 料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫 片：橡胶石棉板、1Cr18Ni9Ti、石棉缠绕垫片
膜 盖：A3
波 纹 膜片：丁腈橡胶夹增强涤纶织物
弹 簧：60Si2Mn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬 套：2Cr13
软密封阀芯：增强聚四氟乙烯
气动薄膜双座调节阀技术参数
公称通径DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | |
额定流量系数Kv | 单座 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | 700 | 1100 | |
双座 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | 2700 | |
额定行程L（mm） | 16 | 25 | 40 | 60 | 100 | |||||||||
膜片有效面积Ae（cm2） | 280 | 400 | 600 | 1000 | 1600 | |||||||||
公称压力PN（MPa） | 1.6、4.0、6.4 | |||||||||||||
固有流量特性 | 直线、等***比 | |||||||||||||
固有可调比R | 50：1 | |||||||||||||
信号范围Pr（KPa） | 20～200、40～200、20～60、60～100、80～240 | |||||||||||||
气源压力Ps（MPa） | 0.14～0.4 | |||||||||||||
允许泄漏量 | Ⅳ级（单座）、Ⅲ级（双座） | |||||||||||||
工作温度t（℃） | 常温型 | -20～200、-40～250、-60～250 | ||||||||||||
散热型 | -40～450、-60～450 | |||||||||||||
高温型 | 450～650 | |||||||||||||
低温型 | -60～-100、-100～-200、-200～-250 | |||||||||||||
郑州市三维阀门销售有限公司是一家专业代理上海良工阀门厂有限公司，凯尔特阀门，思铭阀门，三正阀门，永一阀门，上海高压电站阀门厂，埃美柯铜球阀，河南高山阀门，上海特种阀门二厂的企业，拥有配套以下阀门品种：
闸阀，球阀，截止阀，止回阀，蝶阀，隔膜阀，旋塞阀，减压阀，安全阀，柱塞阀，调节阀，水利阀，疏水阀，盲板阀，电动执行器，气动执行器等。
材质包括：塑料，铸铁，铸钢，铸铜，不锈钢，双相钢，铬钼钢，铬钼钒钢，C4钢等
连接方式分为：内螺纹连接，外螺纹连接，对焊连接，承插焊连接，法兰连接，对夹连接
传动方式有：手动，气动，液动，电动
压力范围：0.6mpa-60mpa（150LB-2500LB）
设计技术标准分为国标，美标，日标，德标及非标标准。
