| 加工定制：是 | 品牌：三维阀门 | 型号：ZZYP |
| 材质：不锈钢 | 连接形式：法兰 | 公称通径：80mm |
| 适用介质：水、 蒸汽、 油品、 液化气 | 压力环境：常压 | 工作温度：常温 |
| 流动方向：单向 | 驱动方式：气动 | 零部件及配件：执行器 |
| 形态：柱塞式 | 类型(通道位置)：二通式 | 标准：国标 |
| 密封形式：软密封型 | 规格：20-500 |

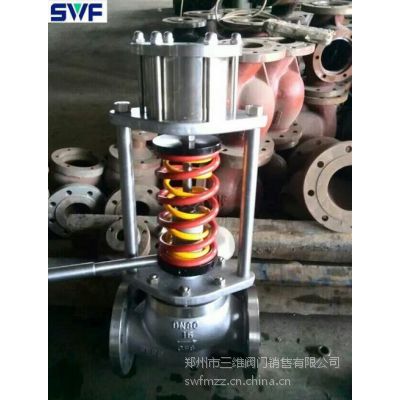

自力式压力调节阀概述：
ZZY型自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源引入执行机构控制阀芯位置，改弯两端的压差和流量，使阀前（或阀后）压力稳定。
本系列产品有单座（ZZYP）、套筒（ZZYM）、双座（ZZYN）、三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节（B型）和泄压用阀前压力调节（K型）。产品公称压力等级有PN16、40、64；阀体口径范围DN20～300；泄漏量等级有I***、IV级和V***三档；流量特性为快开；压力分段调节从15～2500Kpa。可按需要组合满足用户工况要求。
自力式压力调节阀特点：
自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。
压力分段范围细且互相交叉，调节精度高。
压力设定值在运行期间可连续设定。
对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。
橡胶膜片式检测，执行机构测精度高、动作灵敏。
采用压力平衡机构，使调节阀反应灵敏、控制***。
自力式压力调节阀主要性能指标：
控制精度％ ±8
允许泄
漏量 硬密封（L/H） 单座（Ⅳ级）：≤10-4阀额定容量：双座、套筒（Ⅱ级）、≤5×10-3×阀额定容量
软密封（ml/min） DN(mm)
20 25 32 40 50 65 80 100 125 150 200
0.15 0.3 0.45 0.6 0.9 1.7 4.0 6.75
◆ ZZYP自力式调节阀主要技术参数 ：
公称通径DN（mm） 20 25 32 40 50 65 80 100 125 150 200
阀座直径DN（mm） 10 12 15 20
额定流量系数Kv 1.8 2.4 4.4 4 11 20 30 48 75 120 190 300 480 760
允许压差（MPa） 2.5 2.0 1.6 1.0
公称压力（MPa） 1.6 4.0 6.4
固有流量特性 快开
***调压阀正常工作
的最小压差P（MPa） 0.05
压力分段范围
（KPa） 15～50 40～80 60～100 80～140 120～80
160～220 200～260 240～300 280～350 330～400
380～450 430～500 480～560 540～620 600～700
680～800 780～900 800～1000 900～2000
工作温度℃ 液体≤140;气体≤80；配冷凝器和散热片≤350
适合介质 气体、蒸汽、低粘度液体
法兰尺寸、型式 PN10、16、40GB9113-88、PN64JB/T7-94；PN10，16凸式，PN40，64凹式
或根据用户要求选配其它标准型式的法兰（如：ANSI、JIS、DIN等标准）
结构长度 按GB12221-89标准
可配附件 冷凝器（用于介质为蒸汽的场合）、散热片等。
执行机构信号接口 内螺纹M16×1.5
