| 品牌：三维阀门 | 型号：316L | 材质：不锈钢 |
| 连接形式：卡套 | 结构形式：屋式 | 公称通径：25mm |
| 适用介质：水 | 驱动方式：气动 | 压力环境：常压 |
| 工作温度：常温 | 标准：国标 | 流动方向：单向 |
| 零部件及配件：执行器 | 用途：截止 | 类型(通道位置)：二通式 |

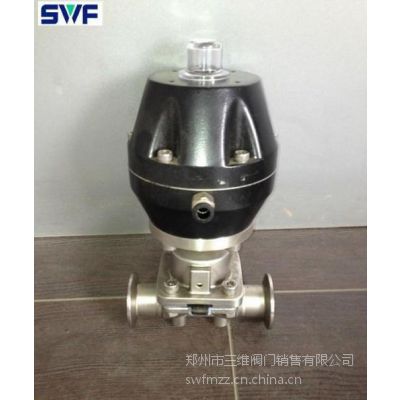

卫生级气动隔膜阀概述：
卫生级气动隔膜阀体积小巧，适用于卫生级工况。无菌隔膜阀独特的密封结构，***了卫生死角，体采用CNC精密加工，***了阀腔的密封面与膜片孤度的吻合，减少了膜片的摩擦，延长其膜片的使用寿命。阀腔表面抛光可根据客户要求进行机械或电解抛光，抛光度可达到0.25um。应用范围：制药、水处理，生物工程等工业领域
卫生级气动隔膜阀特点：
1、弹性密封的开闭件，阀体密封堰槽采用弧形设计结构，确保没有内漏；
2、流线型的流道，使得阻力减小；
3、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀；
4、隔膜可更换，维护费用低
5、目测式位置显示开关状态
6、多种表面抛光技术，***，在正常位置下***。
7、结构紧凑，适用与狭小的空间。
8、膜片符合DFA及UPS等***机构对药品和食品行业规定的安全标准。
卫生级气动隔膜阀详细参数：
适用温度：≤120℃、≤150℃(按照隔膜材料)
压力等级：PN(MPa) 0.6 1.0 1.6
阀体：304不锈钢；316不锈钢
阀盖：304不锈钢；316不锈钢
阀瓣：304不锈钢；316不锈钢
食品级隔膜：***橡胶
阀杆：304不锈钢；316不锈钢
手轮：铸铁、不锈钢
衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1
卫生级气动隔膜阀数据
口径 | d | D | D1 | L | A | H | 执行器尺寸 |
DN10 | 10 | 20.2 | 25.2 | 89 | 64 | 122 | 050 |
DN15 | 15 | 43.5 | 50.5 | 108 | 80 | 145 | 063 |
DN20 | 19 | 43.5 | 50.5 | 118 | 100 | 167 | 080 |
DN25 | 22.6 | 43 | 50.5 | 130 | 100 | 170 | 080 |
DN32 | 28 | 43.5 | 50.5 | 150 | 100 | 170 | 080 |
DN40 | 36 | 43.5 | 50.5 | 161 | 126 | 225 | 100 |
DN50 | 50 | 56.5 | 64 | 172 | 126 | 238 | 100 |
