| 品牌：三维阀门 | 型号：Z941H | 连接形式：法兰 |
| 主体材料：铸钢 | 公称通径：150mm | 适用介质：水 |
| 材质：铸钢 | 密封形式：软密封型 | 标准：国标 |
| 外形：中型 | 流动方向：单向 | 驱动方式：电动 |
| 零部件及配件：执行器 | 压力环境：常压 | 工作温度：常温 |
| 类型(通道位置)：二通式 | 规格：15-500 |

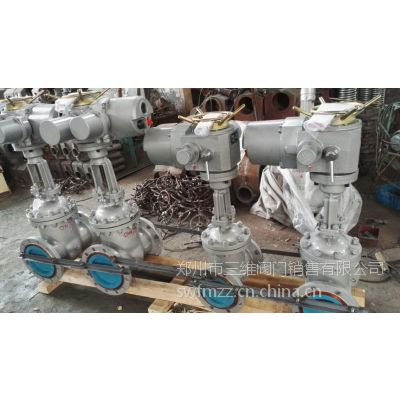

精小型电动铸钢闸阀特点：
1、选材考究，符合国内外相关标准，材料的全面质量高。
2、符合国内外***标准的要求，密封可靠、性能优良、造型美观。
3、密封副配对***合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手动，启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。性能规范
电动单座调节阀 气动双座调节阀 套筒调节阀 三通调节阀 O型法兰球阀
V型对夹球阀 薄膜调节蝶阀 自立式调节阀 温度调节阀
精小型电动铸钢闸阀规格
公称通径 | L | D | D1 | D2 | b | F | Z-d | H | 电动装置 | WT(Kg) |
Z940H Z941Y-16C Z940 Z941Y-16P Z940 Z941Y-16R Z940 Z941W-16P Z940 Z941W-16R Z940 Z941Y-16I | ||||||||||
40 | 200 | 145 | 110 | 85 | 16 | 3 | 4-18 | 595 | DZW15 | 56 |
50 | 250 | 160 | 125 | 100 | 16 | 3 | 4-18 | 653 | DZW20 | 59 |
65 | 265 | 180 | 145 | 120 | 18 | 3 | 4-18 | 665 | DZW20 | 62 |
80 | 280 | 195 | 160 | 135 | 20 | 3 | 8-18 | 725 | DZW20 | 74 |
100 | 300 | 215 | 180 | 155 | 20 | 3 | 8-18 | 787 | DZW20 | 92 |
150 | 350 | 280 | 240 | 210 | 24 | 3 | 8-23 | 955 | DZW30 | 161 |
200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-23 | 1105 | DZW30 | 219 |
250 | 450 | 405 | 355 | 320 | 30 | 3 | 12-25 | 1343 | DZW45 | 376 |
300 | 500 | 460 | 410 | 375 | 30 | 3 | 12-25 | 1516 | DZW60 | 484 |
350 | 550 | 520 | 470 | 435 | 34 | 4 | 16-25 | 1678 | DZW60 | 695 |
400 | 600 | 580 | 525 | 485 | 36 | 4 | 16-30 | 1849 | DZW90 | 977 |
450 | 650 | 640 | 585 | 545 | 40 | 4 | 20-30 | 1937 | DZW90 | 1033 |
500 | 700 | 705 | 650 | 608 | 44 | 4 | 20-34 | 2234 | DZW120 | 1087 |
600 | 800 | 840 | 770 | 718 | 48 | 5 | 20-41 | 2432 | DZW180 | 1357 |
700 | 900 | 910 | 840 | 788 | 50 | 5 | 24-41 | 2489 | DZW250 | 1481 |
800 | 1000 | 1020 | 950 | 989 | 52 | 5 | 24-41 | 2643 | DZW350 | 1845 |
注：DN700、DN800的型号为Z942型。
Note:DN700、DN800type is Z942.
精小型电动铸钢闸阀主要外形和连接尺寸 Main External {{{{{and}}}}} Connection Dimension 单位Unit:mm
公称通径 | L | D | D1 | D2 | b | f | Z-d | H | 电动装置 | WT(Kg) |
Z940H Z941Y-25C Z940 Z941Y-25P Z940 Z941Y-25R Z940 Z941W-25P Z940 Z941W-25R Z940 Z941Y-25I | ||||||||||
40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-18 | 595 | DZW15 | 60 |
50 | 250 | 160 | 125 | 100 | 20 | 3 | 4-18 | 653 | DZW20 | 64 |
65 | 265 | 180 | 145 | 120 | 22 | 3 | 8-18 | 665 | DZW20 | 65 |
80 | 280 | 195 | 160 | 135 | 22 | 3 | 8-18 | 725 | DZW20 | 79 |
100 | 300 | 230 | 190 | 160 | 24 | 3 | 8-23 | 787 | DZW20 | 98 |
125 | 325 | 270 | 220 | 188 | 28 | 3 | 8-25 | 902 | DZW30 | 154 |
150 | 350 | 300 | 250 | 218 | 30 | 3 | 8-25 | 955 | DZW30 | 168 |
200 | 400 | 360 | 310 | 278 | 34 | 3 | 12-25 | 1105 | DZW45 | 219 |
250 | 425 | 425 | 370 | 332 | 36 | 3 | 12-30 | 1343 | DZW45 | 390 |
300 | 450 | 485 | 430 | 390 | 40 | 4 | 12-30 | 1516 | DZW60 | 505 |
350 | 550 | 550 | 490 | 448 | 44 | 4 | 16-30 | 1678 | DZW60 | 736 |
400 | 600 | 610 | 550 | 505 | 48 | 4 | 16-34 | 1849 | DZW 90 | 1027 |
450 | 650 | 660 | 600 | 555 | 50 | 4 | 16-34 | 1937 | DZW90 | 1139 |
500 | 700 | 730 | 660 | 610 | 52 | 4 | 20-34 | 2234 | DZW120 | 1228 |
600 | 80 | 840 | 770 | 718 | 56 | 5 | 20-41 | 2432 | DZW180 | 1502 |
700 | 900 | 955 | 875 | 815 | 60 | 5 | 20-41 | 2489 | DZW250 | 1617 |
800 | 1000 | 1070 | 990 | 930 | 64 | 5 | 24-48 | 2643 | DZW350 | 1923 |
联 系 人：叶 先生
手 机：13598833361/18638777119
电 话：86 0371 53788336
传 真：86 0371 66201022
地 址：中国 河南 郑州市 金水区三维阀门销售有限公司
邮 编：450000
公 司 主 页：http//:
郑州市三维阀门销售有限公司 拥有以下阀门品种：
闸阀，球阀，截止阀，止回阀，蝶阀，隔膜阀，旋塞阀，减压阀，安全阀，柱塞阀，调节阀，水利阀，疏水阀，盲板阀。
材质包括：塑料，铸铁，铸钢，铸铜，不锈钢，双相钢，铬钼钢，铬钼钒钢等
连接方式分为：内螺纹连接，外螺纹连接，对焊连接，承插焊连接，法兰连接，对夹连接
传动方式有：手动，气动，液动，电动
压力范围：0.6mpa-60mpa（150LB-2500LB）
设计技术标准分为国标，美标，日标，德标及非标标准。
